材料发光原理
OLED是有机发光二极管的缩写。当向 OLED 通电时，在电场的影响下，电荷载体（空穴和电子）从电极迁移到有机薄膜中，直到它们在发射区重新结合形成激子。一旦形成，这些激子或激发态就会通过发出光（电致发光）和/或不必要的热量而放松到较低的能级。
发光单元的组成
基本的 OLED 单元结构由夹在导电阳极和导电阴极之间的一叠薄有机层组成。
- 基板（可以是塑料、玻璃或金属箔）——OLED 的基础
- 阳极（根据 OLED 的类型，可能是透明的也可能不是透明的）– 带正电，将空穴（没有电子）注入构成 OLED 设备的有机层
- 空穴注入层 (HIL) – 该层沉积在阳极顶部，接收来自阳极的空穴并将其注入器件深处
- 空穴传输层 (HTL) – 该层支持空穴的传输，以便它们能够到达发射层
- 发射层–发射 层是设备的核心，也是发光的地方，它由掺杂在主体中的定义颜色的发射器组成。在这一层，电能直接转换成光。
- 阻挡层 (BL) – 通常用于通过将电子（电荷载流子）限制在发射层来改进 OLED 技术
- 电子传输层 (ETL) – 支持电子传输，以便它们能够到达发射层。
- 阴极（根据 OLED 的类型，可能是透明的也可能不透明）——带负电，用于将电子注入构成 OLED 设备的有机层。
在显示元件上的应用

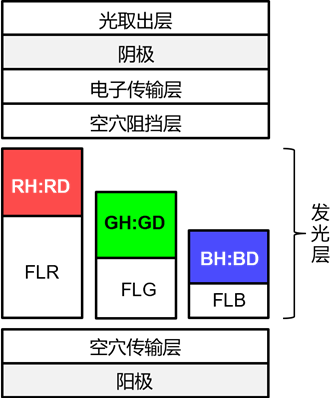

为了生成红、绿、蓝光以呈现全彩图像，目前主要使用两种方法。第一种方法是在显示器的每个像素中对红、绿、蓝 OLED 子像素进行图案化，这通常是高分辨率移动显示器的首选方法；第二种方法是在每个像素中产生白光，然后使用彩色滤光片制作红、绿和蓝子像素。
